为何选择鑫锐特 GU10 灯座钢针机？
1.生产高效，节省人力
全自动生产线仅需一名辅助工人，可替代传统人工组装班组。设备每小时产能稳定可达 1800 件，大幅提升整体生产效率。
2.品质稳定，性能可靠
采用转盘精准定位搭配机械自动铆压裁切工艺，规避人工操作失误。实时通电检测与不良品自动分拣功能，保障成品合格率超 99%。
3.适配性强，生产灵活
该组装设备可兼容玻璃、塑料两种材质的 GU10 灯头。模块化结构支持快速换款生产，满足多规格产品批量加工需求。
4.自动化程度高，运行平稳
设备集成自动上料、切针、双针铆压、点胶、光源组装、检测及下料全流程工序。搭载知名品牌电气与气动配件，保障设备长期稳定运行。
5.布局紧凑，整洁规范
一体式线性布局有效节约厂房占地。封闭式规整机身设计，契合 LED 工厂标准化生产场景。

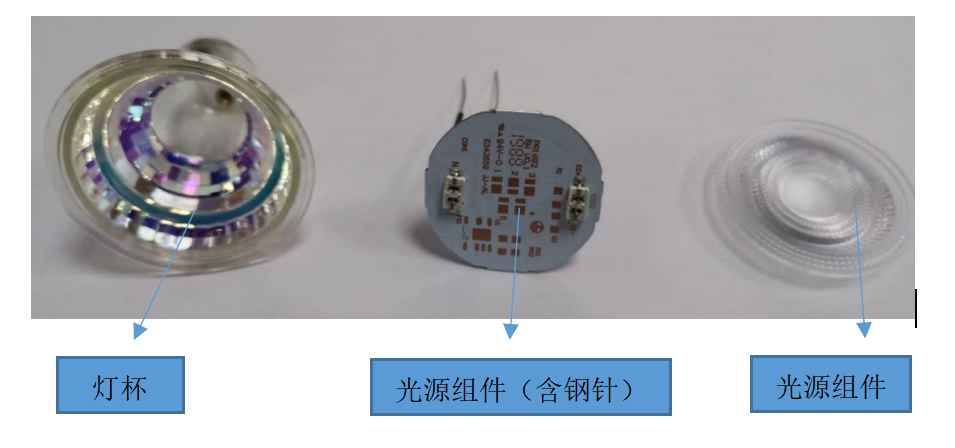

一、产品描述
二、工艺描述
|
序号 |
工序名称 |
说明 |
操作人数 |
备注 |
|
1 |
灯杯上料 |
机器人上料机改造 1， 增加圆周定位机构 2， 增加翻转上料机构 3， 新增缓存线 |
0.5 |
利用旋铆机的上料机器人 |
|
2 |
自动上料到圆盘 |
机械手自动上料到钢针机圆盘 |
0 |
|
|
3 |
钢针自动裁切整形1 |
钢针卷式供料自动裁切整形 |
0 |
|
|
4 |
自动装钢针1 |
机械手自动装钢针并铆接 |
0 |
|
|
5 |
钢针自动裁切整形2 |
钢针卷式供料自动裁切整形 |
0 |
|
|
6 |
自动装钢针2 |
机械手自动装钢针并铆接 |
0 |
|
|
7 |
自动测试 |
自动测试功率，并筛选不良品 |
0 |
|
|
8 |

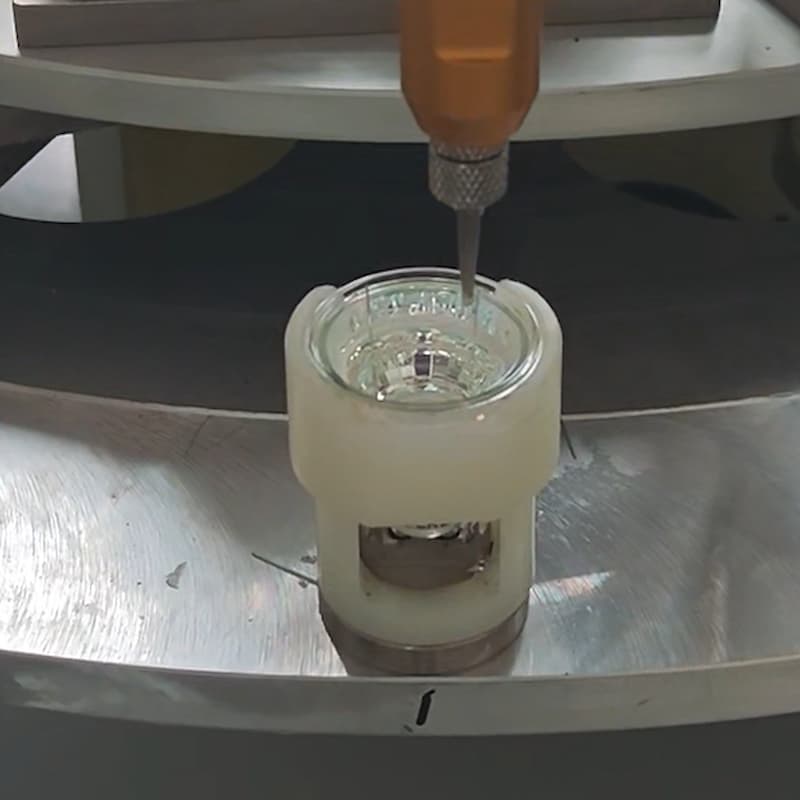

自动打胶1 |
自动打光源固定胶 |
0 |
2600ml胶桶 |
|
9 |
人工上光源 |
人工分板成光源条再上料到分板上料机 |
0.5 |
|
|
10 |
自动分板 |
自动分成单个光源板并放到光源上料工装 |
0 |
|
|
11 |
自动装光源 |
机械手自动装光源 |
0 |
|
|
12 |
自动剪钢针 |
自动剪多余钢针 |
0 |
|
|
13 |
自动下料 |
机械手自动下料到后段组装机输送线 |
0 |
|

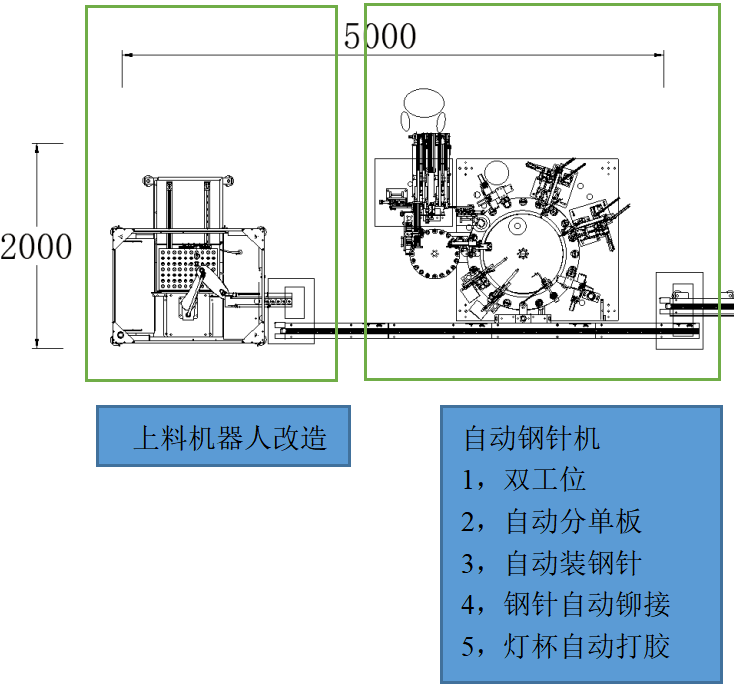

三、组装设备布局说明
四、设备配置
1、钢针机 1台
2，分板机 1台
3、连接输送线 1台
五、兼容性说明
1、本生产线兼容塑料或玻璃GU10产品
六、基本参数
1、设备工作效率：1800PCS/H
2、额定输入功率：6KW（新增设备）
3、设备尺寸：约5*2*1.8M（长*宽*高）
4、标准件基本配置
|
名称 |
型号 |
品牌 |
备注 |
|
导轨 |
具 体 型 号 由 根 据 设 计 而 定 |
鑫锐特定制 |
正品 |
|
丝杆 |
台湾上银 |
正品 |
|
|
气动 |
SMC、AIRTAC |
正品 |
|
|
PLC |
台达/汇川 |
正品 |
|
|
HMI |
台达、显控 |
正品 |
|
|
继电器 |
欧姆龙、正泰 |
正品 |
|
|
电源 |
DALTA、MEANWELL |
正品 |
|
|
马达 |
台湾东力、东元 |
正品 |
|
|
分割器 |
瑞华/奕得 |
正品 |
|
|
伺服 |
台达、汇川、禾川、锐特 |
正品 |
|
|
步进 |
雷赛、兴丰元 |
正品 |
|
|
轴承 |
NSK、HRB、KOYO、NTN |
正品 |
|
|
传感器 |
欧姆龙、松下、台达 |
正品 |
|
|
磁性开关 |
AIRTAC |
正品 |
